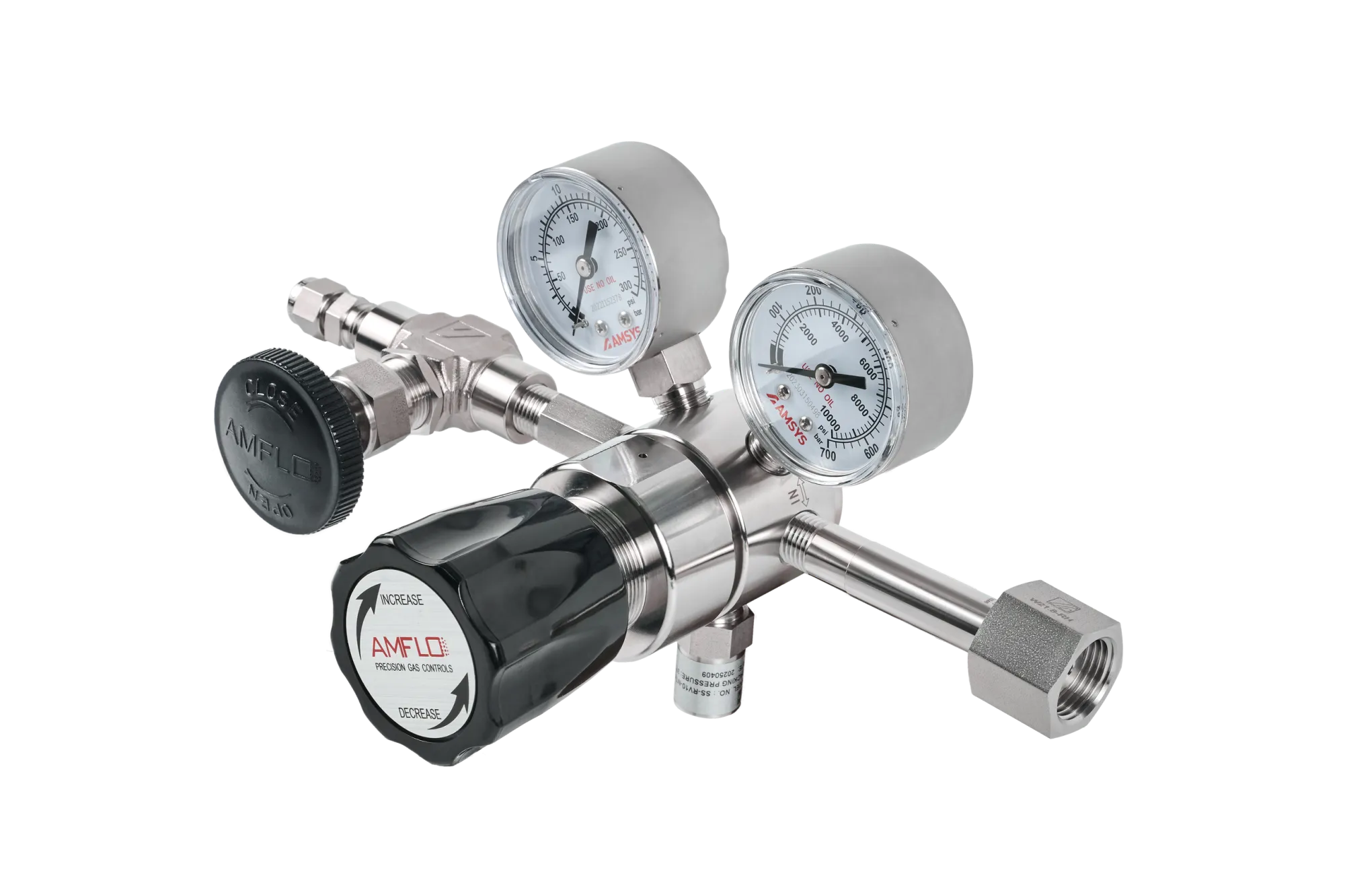

Газовый редуктор

Газовый редуктор — прибор понижения и стабилизации давления от баллона/магистрали до рабочего уровня процесса. Для UHP/HP сред применяются корпуса из 316L (EP), Hastelloy, латунь с никелевым покрытием; седла — PCTFE/PEEK/Elgiloy. Конструкция исключает пульсации и обратный поток, допускает установку манометров, предохранительного клапана и портов продувки N₂. Типовые стандарты присоединений: DIN 477 N1 (W21.8×1/14’’LH), DIN 477 N9 (G3/4), DIN 477 N6 (W21.8×1/14’’), также допустимы стандарты BS, DISS и др. Для чистых сред — He-leak-test и заводская очистка O₂-clean.

Виды редукторов

По числу ступеней (1/2), по давлению, по газу (инертные/токсичные/горючие)

• Одноступенчатый редуктор баллонный — компактное решение для стабильных входных давлений и умеренных колебаний расхода.
• Двухступенчатый редуктор давления газовый обеспечивает лучшую стабильность при падении давления в баллоне и критичных к колебаниям процессах (аналитика, полупроводники).

По диапазонам

• LP: до 6–10 bar
• MP: до 20–35 bar
• HP: до 100–300 bar

По газам

• Для инертных: стандартные материалы.
• Для горючих: искробезопасная арматура, контроль утечек.
• Для токсичных: полностью сварные UHP-линии, продувка, RFO на вентиле.
• Для коррозионных газов: исполнение из сплавов/фторполимеров, изолированная пружинная камера.

Специализированные исполнения

• Редуктор баллонный с мембраной из Hastelloy для HF/Cl₂.
• Капиллярные/дроссельные вставки для ультранизких расходов.
• Панельные версии для газовых шкафов и VMB/VMP.
• Для крио/реактивных сред — подогрев, дренаж, антидиффузионные барьеры.

Как выбрать редуктор

Учтите параметры процесса и стандарты присоединений. Редуктор для газового баллона подбирают по резерву расхода и устойчивости к «дыханию» (droop). Для UHP применяйте сварные панели с VCR, для аналитических и лабораторных задач — резьба NPT. В критических процессах предпочтителен двухступенчатый газовый редуктор с опцией продувки и указателями давления до/после ступеней. Для токсичных газов — межблокировки, вынос сброса в абатмент.

• Вход/выход: P_in (до давления в баллоне), P_out (рабочее), коэффициент падения, класс герметичности.
• Расход: номинальный и пиковый, Kv/Cv, чувствительность к изменению входного давления.
• Материалы: корпус/мембрана/седло под среду (316L EP, Hastelloy, PCTFE, Monel).
• Стандарты присоединений: DIN 477 / ISO 5145 / CGA, VCR / NPT / G; ориентация портов, наличие сброса.
• Безопасность: предохранительный клапан, slam-shut, RFO, продувка N₂, контроль утечек (He-sniff/мас-спектрометрия).

Применение и эксплуатация

Редуктор для газового баллона используют в лабораториях, полупроводниках, фарме, метрологии, лазерных и сварочных постах, при подаче инертных, токсичных и горючих газов к оборудованию. Редуктор давления газовый в составе газовой панели обеспечивает стабильность технологического давления и защиту downstream-арматуры.

Запуск

Проверка маркировки по газу и давлению, установка по стрелке потока, закрытие downstream, медленное открытие вентиля баллона, настройка уставки.

Проверка утечек

После монтажа — He-sniff или опрессовка инертным газом с пенетрирующим средством; контроль всех резьб/VCR и седла; периодичность — по регламенту.

Сервис

Регулярная очистка и замена фильтра, ревизия мембраны и седла; хранение в чистой зоне; для UHP — перчатки, сухой N₂.

Ресурс

Зависит от газа, давления и циклов; для ответственных сред планируйте регламентную замену узлов и калибровку манометров. Редуктор баллонный с предохранительным клапаном требует проверки срабатывания. Редуктор баллонный для токсичных или коррозионных газов — обязательная проверка подачи и арматуры.

Отдельно

Редуктор на газовый баллон ставьте вертикально, защищая мембрану от конденсата; подача и сброс — на безопасный коллектор/абатмент по проекту ПБ.

S-gas подберёт газовый редуктор под ваш газ, чистоту, расход и стандарты присоединений, спроектирует панель или шкаф, выполнит FAT/SAT и обучит персонал. Напишите нам — подготовим спецификацию и смету с вариантами.
