Развитие требований к безопасности и автоматизации газовых систем
В газовой системе риск редко сосредоточен в одном элементе. Проблема может возникнуть в соединении, материале мембраны, при ручной продувке без фиксированной последовательности, в сбросной линии без понятной трассировки или зоне, где утечку оставили на усмотрение оператора.
При выборе оборудования недостаточно смотреть только на давление, расход и стоимость. Эти параметры описывают отдельные характеристики. Реальная эксплуатация сложнее. Важны сценарии, которые возникают при замене баллона, падении давления, загрязнении линии, ошибке оператора, отказе вентиляции или аварийном отключении.
В задачах с чистыми, сверхчистыми, токсичными, горючими и коррозионными газами оборудование подбирают по уровню инженерной ответственности. Для одних линий достаточно корректно выбранного редуктора, для других требуется узел с продувкой, резервирование источников, автоматическое переключение, газовый шкаф, контроль утечек и передача сигналов в систему мониторинга.
БК Групп рассматривает такие проекты с позиции режима работы. Специалисты компании оценивают свойства газа, возможные зоны утечки, частоту замены источников, допустимость остановки подачи, требования к резервированию, порядок обслуживания линии и необходимость интеграции с мониторингом объекта.
Когда простой схемы недостаточно
Газовая линия с инертным газом на некритичном участке может работать на простой и понятной схеме: подходящий редуктор, корректные соединения, понятный порядок обслуживания. Избыточная сложность в таких условиях ухудшает эксплуатацию, потому что каждый элемент добавляет потенциальные точки отказа.
В критичных процессах сбой подачи может привести к потере серии анализов, нарушению технологического режима, браку партии продукции или риску для персонала. Цена ошибки очень высока, поэтому требования к компоновке и автоматике столь строгие.
В аналитике, микроэлектронике, фармацевтике, биотехнологиях и тонком химическом синтезе газовая инфраструктура влияет на воспроизводимость процесса. Для UHP-среды паспортная чистота газа является только исходным условием. После баллона газ проходит через редуктор, клапаны, соединения, трубопровод и точки потребления, и при каждой замене источника возникает риск попадания воздуха, влаги, частиц или следов предыдущей среды.
Для опасных газов ключевым становится вопрос локализации риска. В проекте нужно заранее понимать, где окажется среда при нарушении герметичности, как быстро закроется подача, куда будет направлен сброс и каким образом оператор узнает об утечке. Горючий газ требует защиты от образования взрывоопасной смеси, токсичный - быстрого обнаружения и отсечения, коррозионный - материалов, устойчивых к самой среде и возможным продуктам реакции.
Редуктор, панель, рампа и шкаф как уровни инженерной ответственности
Редуктор может стабильно держать выходное давление и при этом оказаться слабым местом системы, если его выбрали без учета среды и режима работы. Причиной становятся несовместимый материал корпуса, неподходящие уплотнения, нестабильность на малом расходе, недостаточная внутренняя чистота или конструкция, рассчитанная на менее требовательную задачу.
Для технического азота и сверхчистого водорода нельзя применять одинаковую логику подбора только из-за совпадения давлений. В первом случае часто достаточно надежной редукции, во втором дополнительно важны чистота тракта, герметичность, материал мембраны, седло, остаточные объемы, поведение оборудования при продувке и замене баллона.
Газовая панель применяется там, где схема должна быть собрана в управляемый и повторяемый узел. Она объединяет регулирование, отсечение, контроль давления, продувку, иногда фильтрацию и дополнительные защитные элементы. За счет такой компоновки уменьшается зависимость от случайных монтажных решений и ручных операций.
В практических конфигурациях используются панели для чистых газов до 6.0 с блоком продувки, предохранительным клапаном PRV, продувочным клапаном PUV, манометрами и соединениями FNPT 1/4. Отдельные полуавтоматические панели рассчитаны на входное давление 206 бар, другие решения - на входное давление 300 бар и выходное давление около 13,8-14 бар. Материал SS316L применяется в узлах для чистых газовых сред, где важны коррозионная стойкость, совместимость с газом и сохранение чистоты внутреннего тракта.

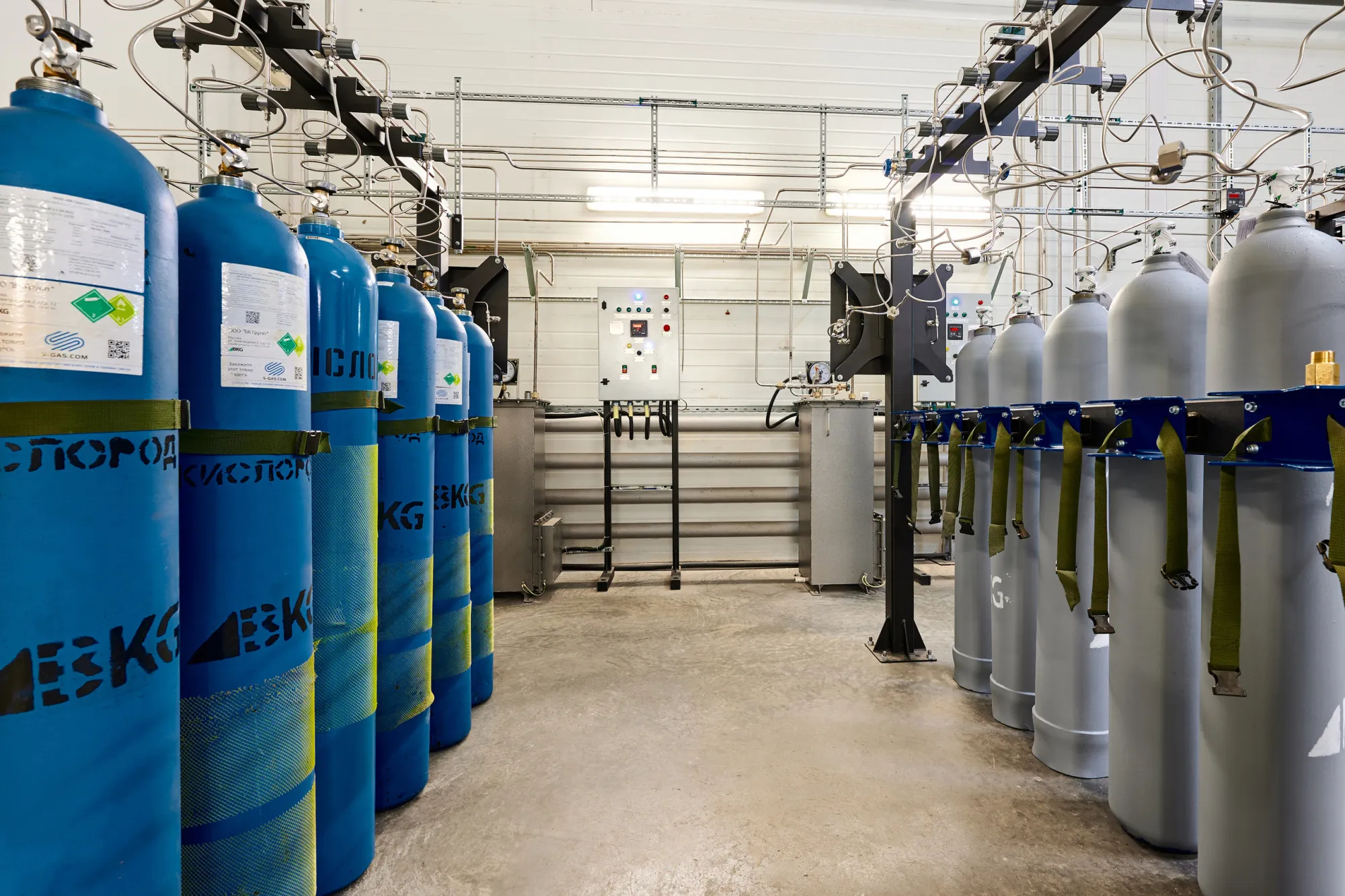

Рампа нужна в процессах, где подача газа должна сохраняться при снижении давления в одном источнике. Для лаборатории это повышает удобство работы, для производства поддерживает стабильность процесса, для испытательного стенда защищает цикл от срыва при преждевременном окончании баллона.
Для токсичных, горючих, коррозионных и UHP-газов газовый шкаф часто рассматривается как обязательный элемент системы. Для таких решений предусматриваются принудительная вентиляция, контроль утечек и система управления.
Смысл газового шкафа не в металлическом корпусе, а в создании инженерной границы между опасной средой и рабочей зоной. Утечку необходимо локализовать, обнаружить, отсечь и отвести по предусмотренному сценарию.
Безопасность – до монтажа
Схему газоснабжения лучше проектировать с учетом безопасности еще до начала монтажа. Когда линия уже собрана, датчики, сбросные линии и защитные элементы приходится встраивать в готовую компоновку. На объекте в таких случаях появляются лишние соединения, неудобная замена баллонов, ручные операции без контроля и слабая логика аварийного отключения.
На этапе проектирования определяют место установки источника, способ подключения баллона, тип соединений, наличие продувки, направление сброса, реакцию системы на падение давления и порядок действий при утечке. Также важно заранее предусмотреть, как оператор получит аварийный сигнал и каким способом можно быстро остановить подачу.
В реальных задачах газ часто сочетает несколько факторов риска. Среда может быть горючей и одновременно требовать UHP-тракта. Другой газ может быть токсичным, коррозионным и чувствительным к следам влаги. Выбор оборудования только по входному и выходному давлению в таких условиях дает слишком грубую оценку. Опасные газы и дорогие процессы вынуждают уходить от ручных незащищенных систем.
Автоматизация должна закрывать конкретные сценарии отказа
Автоматика отвечает на реальные риски процесса: утечку, падение давления, ошибку при замене источника, неправильную продувку, сбой вентиляции или потерю подачи в середине цикла. Простое добавление электронных клапанов к неудачной ручной схеме не делает систему безопаснее.
Для инертного газа, небольшого расхода и некритичной остановки подачи автоматизация может оказаться лишней. Простая система часто удобнее в обслуживании, потому что оператор полностью понимает ее устройство, а эксплуатация не требует дополнительных процедур.
При опасных газах, высокой чистоте или непрерывном процессе автоматизация снижает зависимость от действий оператора. Автоматическое переключение баллонов позволяет системе перейти на резервный источник при падении давления в рабочем баллоне и выдать сигнал персоналу. Для длительного анализа, испытаний или производственной линии такая функция защищает процесс от внезапной остановки.
Продувка тоже требует высокой дисциплины. Ошибка в последовательности при замене баллона может привести к попаданию в линию воздуха, влаги, остатков предыдущей среды или частиц. В UHP-линии сразу упадет качество газа в точке потребления.
Датчики давления, положения клапанов, расхода и концентрации газа переводят эксплуатацию в режим измеряемого состояния. Оператор видит динамику работы системы: нестабильность давления, частые переключения источников, отклонение расхода от расчетного значения, приближение баллона к окончанию.
В автоматизированных конфигурациях применяют панели автоматического или полуавтоматического переключения, продувочные контуры, датчики давления и утечки, клапаны аварийного отсечения, контроллеры, сигнализацию и интерфейсы передачи данных. Состав оборудования зависит от газа, помещения, режима работы и последствий отказа.
Мониторинг и эксплуатация системы
Локальные панели удобны, когда система одна и оператор находится рядом. На объекте с несколькими лабораториями, шкафами, рампами и распределительными линиями требуется более полная картина газовой инфраструктуры.
Мониторинг показывает повседневную работу системы: частоту переключений, скорость падения давления, отклонение расхода от расчетного значения, неравномерное потребление по источникам и критичные узлы.
Датчик и журнал событий помогают заранее увидеть проблему и принять решение до аварийной остановки.
Как БК Групп подбирает конфигурацию
Подбор начинается с анализа газа, процесса, помещения, режима замены баллонов и последствий сбоя. После этого определяется подходящий уровень решения: редуктор, панель, рампа, газовый шкаф, автоматизированная система переключения или комплексный проект газоснабжения.
Такой подход позволяет не усложнять систему без необходимости, но и не оставлять критичные процессы на ручных незащищенных схемах. В результате заказчик получает не просто комплект оборудования, а понятную, документированную и управляемую газовую систему, рассчитанную на реальные условия эксплуатации.
При необходимости стабильной подачи от нескольких источников применяется рампа. Для токсичных, горючих, коррозионных и сверхчистых газов проект может включать газовый шкаф с вентиляцией, датчиками, аварийным отсечением и контролем состояния.
БК Групп подбирает оборудование в привязке к реальному режиму работы. Специалисты компании учитывают свойства газа, требования к чистоте, рабочие параметры, совместимость материалов, схему подключения, продувку, резервирование, безопасность замены баллонов и необходимость интеграции в мониторинг. При необходимости проект включает инженерную проработку, поставку оборудования, монтаж, пусконаладку и сопровождение.
Оборудование поставляется с необходимой технической документацией. Работа компании выстроена в рамках системы менеджмента качества ISO 9001. Для оборудования, подпадающего под действие ТР ТС 032/2013, БК Групп учитывает требования регламента и передает документацию в составе поставки или проекта.
